Film de contrôle et de protection solaire pour vitrages
Réduction du gain de chaleur solaire - Amélioration du confort thermique
Maîtrise des apports excessifs de chaleur solaire pour éviter les surchauffes
L'application d'un film de contrôle et de protection solaire sur les parois vitrées permet de maîtriser le gain excessif de chaleur solaire en été pour un meilleur contrôle des températures ambiantes et une réduction des coûts de climatisation.
Le film solaire appliqué sur le vitrage arrête la chaleur avant qu'elle ne pénètre dans la pièce et sans « effet radiateur » par rayonnement de chaleur à l'intérieur du bâtiment. Conçus pour atteindre les meilleures performances en termes de rejet de l'énergie solaire totale, les films solaires pour vitrage conservent une luminosité maximale tout en préservant le panorama.
Les films de contrôle et de protection solaire agissent principalement sur le rayonnement infrarouge (principale cause de chaleur). Cette sélectivité du spectre électromagnétique améliore considérablement les performances du verre. Ainsi, un film de contrôle et de protection solaire permet de contrôler les apports thermiques solaires excessifs afin de réduire l'utilisation des systèmes de climatisation pour des économies d'énergie substantielles.
Avec des performances bien supérieures aux autres systèmes de protection solaire,
l'application d'un film de contrôle solaire est le choix le plus économique
pour contrôler le gain de chaleur solaire excessif à travers les parois en verre.
Retrouvez les films de contrôle et protection solaire pour vitrage
Comprendre la chaleur
La chaleur est un phénomène principalement lié à trois types de longueurs d'onde, à savoir l'infrarouge (IR), la lumière visible et l'ultraviolet (UV). Bien qu'il s'agisse d'un rayonnement à haute énergie, les UV ne génèrent pas réellement de chaleur.
L'enjeu dans la conception de films de contrôle solaire est de pouvoir agir sélectivement sur les différentes longueurs d'onde afin d'obtenir les meilleures performances. Ainsi, la priorité est la filtration des IR dont les longueurs d'onde sont celles qui apportent le plus de chaleur.
À cet effet, la gamme de films solaires Lumen assure une haute filtration des rayons infrarouges tout en préservant une transmission lumineuse élevée afin de conserver une luminosité maximale au sein d'une pièce.
Pour les vitrages très exposés avec un apport de chaleur solaire excessif, la filtration de la lumière en complément des IR permet une réduction significative de la température avec en contrepartie une réduction de la luminosité. Ceci est assuré par la gamme de film solaire Ilios.
Les technologies de filtration sélective du spectre assurent une bonne protection solaire tout en préservant l'entrée de la lumière naturelle à travers le vitrage.
Mais la lumière apporte aussi de la chaleur, le choix d'un film solaire reste donc avant tout un compromis.
Diminution de l'apport excessif de chaleur solaire l'été
Facteur g solaire
Cumul de l'énergie solaire transmise à travers le vitrage équipé de film, avec l'énergie solaire absorbée puis réémise vers l'intérieur du bâtiment.
Plus la valeur est faible, meilleure est la valeur athermique du vitrage équipé d'un film.
Les films de contrôle et de protection solaire sont conçus pour réduire efficacement le gain excessif d'énergie solaire à travers les parois vitrées tout en maintenant la visibilité vers l'extérieur et un apport lumineux maximal.
Ces systèmes de protection solaire agissent au niveau du vitrage, donc avant que la chaleur ne pénètre dans la pièce. D'autres systèmes d'occultation montés à l'intérieur comme les stores à lamelles ou les stores vénitiens donnent l'illusion d'arrêter la chaleur à T 0min, mais à partir de T +30min ils rayonnent la chaleur qu'ils accumulent vers l'intérieur de la pièce, provoquant un réchauffement à l'intérieur du bâtiment.
De par leur conception, les films de contrôle et de protection solaire appliqués sur les vitrages ne génèrent pas d'effet radiateur afin de contrôler la température ambiante et d'éviter la surchauffe.
Comparaison des valeurs du facteur g solaire sur 4 types de films de protection solaire pour vitrage par rapport au verre clair 4mm ou 4/16/4.
Ce graphique montre qu'un film de protection ou de contrôle solaire offre un réel gain dans la lutte contre les apports thermiques excessifs au travers des vitrages. De plus, un film clair non réfléchissant tel que le Lumen 70 EX permet une réduction significative de la température tout en conservant une luminosité maximale.
Réduction de l'échauffement solaire
Coefficient d'ombrage
Mesure du rapport entre la transmission de l'énergie solaire passant à travers un vitrage équipé d'un film et la transmission de l'énergie solaire passant à travers un vitrage clair sans film.
Plus la valeur du coefficient est faible, meilleure est la valeur d'ombrage du vitrage équipé d'un film.
Une paroi vitrée éclairée par le soleil laisse passer une très grande quantité d'énergie. Cette énergie solaire réchauffe l'air ambiant d'une pièce mais provoque également une élévation très importante de la température des objets notamment lorsqu'ils sont directement frappés par les rayons du soleil. La chaleur est un élément nocif pour le bon fonctionnement des appareils électriques ou des machines contenant des composants électroniques.
L'utilisation de films de contrôle et de protection solaire est un moyen très efficace de protéger les machines contre la chaleur solaire. Les films pour vitrages protègent contre une augmentation de température par action directe du soleil mais empêchent également une augmentation significative de la température ambiante.
Une diminution de la chaleur ne signifie pas nécessairement une diminution de la luminosité. Comme le montre le graphique ci-dessous, les films de contrôle solaire clairs pour vitrages de qualité professionnelle sont tout à fait capables de réduire efficacement la chaleur.
Graphique comparatif de la réduction de l'échauffement sur 4 types de films de protection solaire pour vitrages par rapport au verre clair 4mm ou 4/16/4.
L'augmentation de la température des objets peut être contrôlée par action sur le rayonnement infrarouge. Ainsi, les films de contrôle solaire transparents sont capables de réduire efficacement l'échauffement pour un meilleur contrôle de la température ambiante ou la protection des machines sensibles à la chaleur.
Diminution de l'éblouissement
Éblouissement
Quantité de lumière transmise par le système vitrage/film par rapport au seuil de tolérance de l'œil humain.
Plus la valeur est élevée, plus la réduction de l'éblouissement est importante.
Une luminosité excessive au bureau ou à la maison est l'un des principaux facteurs de fatigue visuelle. L'éblouissement pendant plusieurs heures provoque un épuisement qui conduit à des erreurs d'inattention et les efforts des yeux pour réduire l'inconfort provoquent des maux de tête importants en fin de journée.
Qu'ils soient métallisés ou non, les films de contrôle et de protection solaire sont conçus pour polariser la lumière. Ce phénomène réduit l'éblouissement et améliore la netteté de la vue à travers le vitrage équipé d'un film solaire. Dans les cas où la luminosité est beaucoup trop élevée, un film avec un pourcentage de transmission de lumière visible adapté au contexte est sélectionné pour résoudre le problème.
Comparaison des valeurs de réduction de l'éblouissement sur 4 types de films de protection solaire pour vitrages par rapport à un verre clair 4mm ou 4/16/4.
Ce graphique montre que les films solaires pour vitrages apportent un réel gain dans la réduction de l'éblouissement. De plus, le film Lumen 70 EX qui est une référence claire permet tout de même une réduction de 25% de l'éblouissement offrant ainsi un meilleur confort visuel sans perte excessive de luminosité.
Comprendre la décoloration
Partie intégrante du spectre électromagnétique, les rayons ultraviolets sont des rayons de haute énergie qui, à fortes doses, dégradent les molécules organiques et certains composés synthétiques.
Chaque jour, nous sommes exposés aux rayons UV-A et UV-B, que le temps soit nuageux ou clair. Ces rayons contribuent principalement à la décoloration des objets, au vieillissement du cuir, à la décoloration des tissus ou autres tapisseries. Bien que majoritaires, les rayons ultraviolets sont aidés par la chaleur et la lumière dans le vieillissement prématuré des objets.
Réduction des UV supérieure à 99 %, rejet des infrarouges et filtration de la lumière ; Les films de protection solaire pour vitres sont parfaitement adaptés pour réduire les risques de décoloration ou de vieillissement prématuré des objets.
Films pour vitrages spécifiquement anti-UV
UV Derma Vigil
Equipé uniquement d'un revêtement anti-ultraviolet, ce film pour vitrage filtre plus de 99,99 % des rayons UV.
Clair, non teinté et non réfléchissant, ce film deviendra pratiquement invisible une fois appliqué sur le vitrage.
Absorber IR 90
Basé sur la technologie nano-céramique, ce type de film pour vitrage a la capacité d'absorber une partie des IR en plus de filtrer les UV.
Clair, non teinté et non réfléchissant, ce film adhésif pour fenêtre restera discret pour une protection maximale contre les effets de la décoloration.
L'utilisation de ce type de films anti-UV est recommandée pour les personnes sujettes aux troubles cutanées liés aux rayonnements ultraviolets. Dans le cadre professionnel, bureaux, centres commerciaux, établissements d'éducation nationale, administrations, habitations ou simplement dans un véhicule, ces films anti-UV aident de nombreuses personnes dans leur quotidien.
Cas particulier

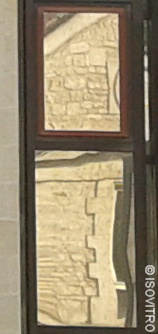

Rénovation des vitrages solaires du type « Antelio »
Le verre Antelio est un vitrage doté de propriétés de rejet de l'énergie solaire totale. Malheureusement, exposée aux intempéries, la métallisation se détériore au fil des années et les matériaux s'oxydent. Le vitrage Antelio devient alors terne et des traces noires apparaissent sur la face extérieure du vitrage. Les performances de rejet d'énergie solaire diminuent et l'esthétique du bâtiment se dégrade.
Le remplacement des vitrages Antelio peut être envisagé mais le coût atteindrait un niveau beaucoup trop important. De plus les travaux perturberaient les activités de l'entreprise ou bien des résidents du bâtiment durant plusieurs semaines.
Une possibilité envisageable pour une rénovation du verre Antelio consiste en l'application de film de contrôle et de protection solaire pour vitrages. Ainsi, le vitrage Antelio équipé d'un film atteindra des performances solaires équivalentes voire supérieures à son état d'origine mais il retrouvera également un aspect plus esthétique.
L'application d'un film de contrôle et de protection solaire offre des coûts d'installation bien inférieurs au remplacement d'un vitrage et l'impact sur les activités au sein d'un bâtiment sera très faible.
